一：主要技術參數
型 號 | XTQ-100H | XTQ-70H | XTQ-50H | XTQ-30H | XTQ-20H | XTQ-15H |
額定容量 （干物）kg | 85-100 | 60-70 | 44-50 | 25-30 | 15-20 | 10-15 |
洗衣機容量L | 920 | 708 | 540 | 320 | 199 | 149 |
電機功率KW | 7.5 | 5.5 | 4 | 3 | 1.5 | 1.5 |
電加熱功率KW | 60 | 45 | 30 | 20 | 15 | 10 |
洗衣/均布轉速rpm | 31/65 | 33/70 | 35/75 | 36/72 | 50/90 | 50/90 |
中速脫水轉速rpm | 310 | 350 | 380 | 420 | 450 | 450 |
高速脫水轉速rpm | 680 | 680 | 760 | 780 | 890 | 890 |
蒸汽管通徑mm | 25 | 20 | 20 | 15 | 15 | 15 |
冷熱水管通徑mm | 50 | 40 | 40 | 32 | 32 | 32 |
蒸汽壓力mpa | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
自來水壓力mpa | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 |
壓縮空氣工作壓力mpa | 0.5-0.6 | 0.5-0.6 | 0.5-0.6 | 0.5-0.6 | 0.5-0.6 | 0.5-0.6 |
每車耗水量kg | 1800 | 1440 | 1000 | 720 | 500 | 380 |
每車耗蒸汽量kg | 50 | 45 | 30 | 20 | 18 | 15 |
壓縮空氣流量m3/m | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 |
電源三相四線 （銅線，纜線）mm | 6 | 6 | 4 | 4 | 4 | 4 |
電源V/相/HZ | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 |
外型尺寸 （長Ⅹ寬Ⅹ高）mm | 1760Ⅹ2050Ⅹ2100 | 1720*2010*1950 | 1600Ⅹ1910Ⅹ1900 | 1300Ⅹ1520Ⅹ1760 | 1200Ⅹ1100Ⅹ1590 | 1200Ⅹ1100Ⅹ1560 |
整機重量kg | 3130 | 2800 | 2600 | 1900 | 1200 | 950 |
二：概述

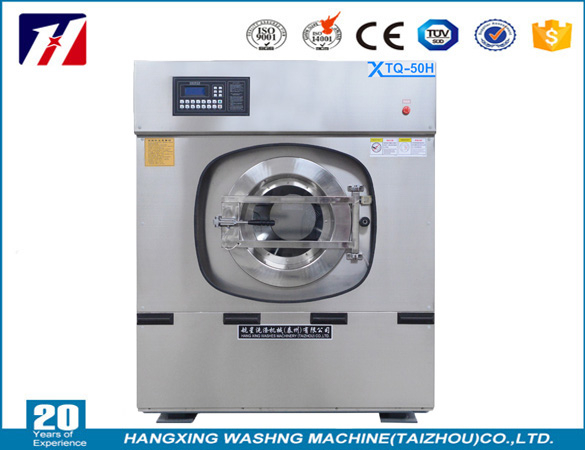

XTQ型變頻調速全自動洗滌脫水機是我廠研制成功的系列洗滌配套設備，適合于洗滌量較大的賓館、飯店、醫院、部隊、洗滌行業、院校等企事業單位，洗滌棉、毛、麻、化纖等衣物以及床被、臺布、毛巾等物品的理想設備，本設備具有自動化程度高、洗滌容量大、效果好、能耗低、噪音振動小、外形新穎美觀、設計合理等優點，深受廣大用戶的歡迎，同時希望廣大用戶提供更合理的改進建議，以便進一步提高本設備的性能和質量，更好地為廣大用戶服務。
三：主要特點
1：本設備采用滾筒式洗衣缸和利用水流的均勻分布達到衣物平衡的目的，結合特殊的避震裝置（簡稱為吸震），保護了周圍的環境。
2：本設備采大功率變頻器裝置，使它能在一個電動機帶動下，可使洗滌、均布、中脫和高脫四種轉速輕松地一次完成，它不僅結構緊湊，而且操作也方便。
3：本設備采用全自動水洗機液晶顯示電腦控制器，具有良好的全中文人機對話界面。該機自動化程度高、安全、穩定、可靠，可實現初洗、洗滌、消毒、過清、漂白、脫水等全過程的自動化，同時具有手動控制裝置，可輕松地觸摸按鈕，任意洗滌、過清、以及高速脫水、操作方便、使用靈活。
4：本設備洗衣缸采用了單開門，使用戶裝料和出料大為方便，由此也減輕了操作人員的勞動強度。
5：本設備各控制閥采用氣動及電動控制，因此動作迅速可靠，對周圍環境無污染，又便于維修。
6：本設備洗衣機內膽、外殼等主要部件均采用優質不銹鋼制成，不光表面光滑強度高，同時耐腐蝕性強，經久耐用。

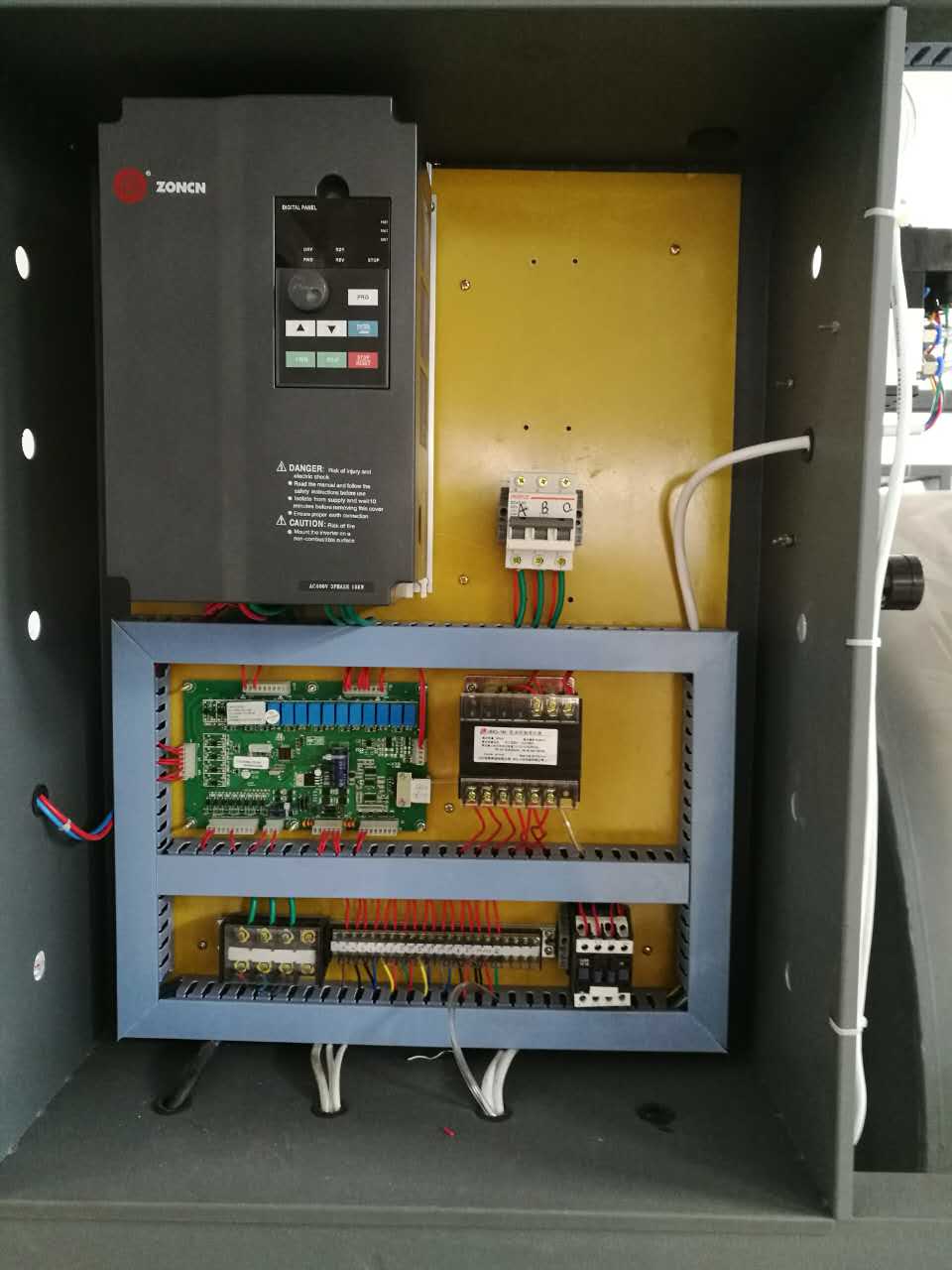

7：本設備電器控制箱與整機連在一起，結構緊湊，便于運輸、安裝與維修。
8：本設備為箱底柜架結構，因此無漏水、無污染環境的現象，可保持場地的清潔。
9：本設備采用三角帶傳動，因而傳動穩定、可靠、噪聲小、維修方便。
